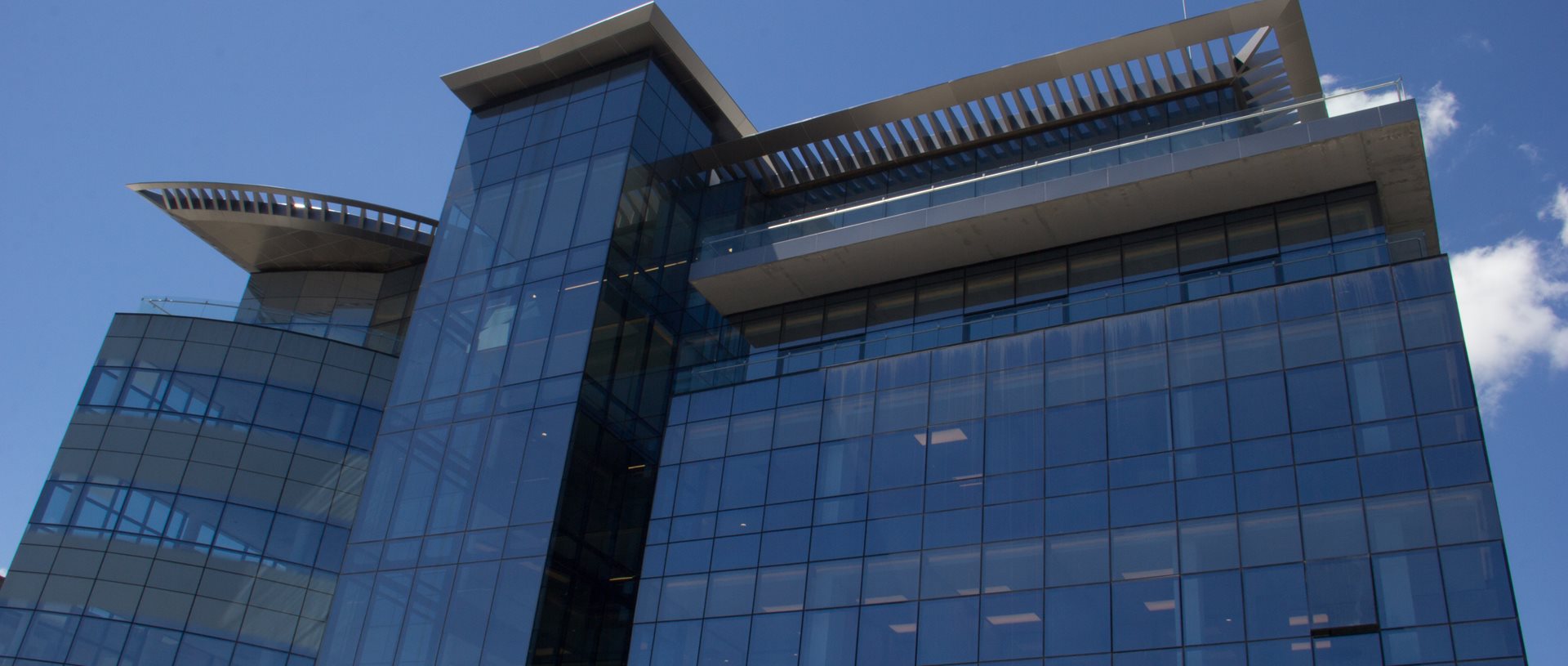

La piel de vidrio, sistema stick es la mejor relación precio/calidad para recubrir un edificio con una gran superficie vidriada.
Sistema de Arquitectura para fachadas compuesto por elementos portantes verticales anclados a la estructura del edificio y planos de cerramientos montados sobre los parantes en secuencias verticales sin necesidad de travesaños estructurales.
El sistema permite múltiples variantes en la realización de cierres de fachadas - planos, planos quebrados entrantes o salientes en distintos ángulos, planos facetados -, sin límites de anchos y altos para cubrir los mismos, siempre que verifiquen estructuralmente las luces entre apoyos. Además, permite distintas variantes de vidriado, monolítico o termopanel, paneles de aluminio compuesto, etc. con fijación estructural o con el vidrio contenido por guarniciones.
El sistema fue ensayado en la Universidad Nacional de San Juan, resultando apto para ser aplicado en zonas sísmicas.
• El sistema admite paños fijos y proyectantes, sin diferenciación de los mismos desde el exterior.
• Se pueden colocar cosméticas de distintos tipos de manera de diferenciar el aspecto exterior.
• Columna de 97 mm de Jxx= 62 cm4
• Columna de 140 mm de Jxx= 210 cm4
• Columna de 164 mm de Jxx= 417 cm4
Estos sistemas resuelven con tecnología y diseño las distintas situaciones posibles en frentes y techos vidriados.
Este sistema de fácil realización y montaje, consiste en una “grilla”, donde los vidrios son tomados a presión entre guarniciones, contando con tapas exteriores de distintas formas y medidas.
Su uso principal está destinado a las Plantas Bajas; sin embargo es posible su utilización entre losas o como frente integral, mediante anclajes especialmente diseñados.
El sistema prevé drenajes en los presores y en las tapas exteriores horizontales, para evacuar la eventual infiltración de agua y/o la condensación de humedad, y para permitir la ventilación de los vidrios.
Está constituido por columnas y traviesas tubulares de 60, 100, 130 y 180 mm de profundidad.
Para evitar resaltes en los encuentros entre las tapas, el sistema presenta tapas verticales de distinta altura que las horizontales.
Se produce la Ruptura de Puente Térmico utilizando Doble Vidriado Hermético o panel aislado, pues existe una efectiva separación entre los perfiles exteriores y los interiores, impidiéndose la transferencia de calor.
Es posible realizar techos vidriados, con cabios y correas autoportantes o con estructura independiente.
El sistema tiene canaleta colectora de agua de condensado, y utiliza las mismas tapas y presores del Frente Vidriado.
El sistema en sí consiste en sólo paños fijos. Sin embargo es posible intercalar carpinterías de distintas tipologías, variando su vista exterior en función de las mismas:
Paños proyectantes: sin visión de aluminio al exterior, utilizando elementos de Piel de Vidrio con vidrio simple o DVH, pegado con silicona estructural.
Ventanas batientes, oscilobatientes y/o puertas: con vista aparente de marco y hoja de aluminio.
• Columna de 60 mm, Jxx= 34 cm4
• Columna de 100 mm, Jxx= 118 cm4
• Columna de 130 mm, Jxx= 261 cm4
• Columna de 180 mm, Jxx= 509 cm4
